BEDIENUNGSANLEITUNG AM 12 DYNACORD

BEDIENUNGSCANLEITUNG

OWNER'S MANUAL

MODE D'EMPLOI

AM 12

360 W HIGH EFFICIENCY 2 WAY ACTIVE CABINET

WICHTIGESICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Hebien Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Soltte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit Ihrem Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.
13. Überlassen Sie s amtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde.
14. Stellen Sieitte sicher, dass kein Tropf- oder Spritzwasser ins Gerateinnere eindringen kann. Stellen Sie keine mit Flüssigkeiten gefuillten Objekte, wie Vasen oder Trinkgefasse, auf das Gerät.
15. Um das Gerät kompletts spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
16. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker liegt zugänglich bleibt.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Handler abgegeben werden muss.

WICHTIGESERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschliesslich für qualifiziertes Servicepersonal vorgesehen. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschreiben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz -trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzhalten. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind (Note), * dürfen nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

NOTE: SAFETY COMPONENT ( MUST BE REPLACED BY ORIGINAL PART )

INHALTSVERZEICHNIS

Beschreibung	3
Quickstart	4
Bedienelemente	5
Verkabelung	8
Aufbaubeispiele	23
Technische Daten	24
Block Diagramm	25
Abmessungen	25

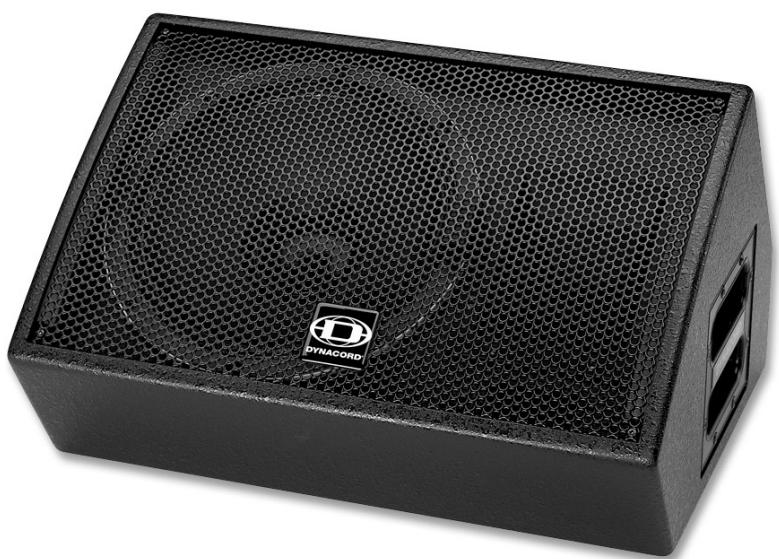

Herzlichen Glückwunsch! Sie haben sich mit dem AM12 von DYNACORD für einen Aktiven Monitor modernster Technologie entschieden.

Der AM12 ist ein aktives 2-Weg Laufsprechersystem welches für den Einsatz als Bühnenmonitor oder auch als Beschallungsanlage entwickelt wurde. Durch die vielfältigen Anschluß- und Einstellmöglichkeiten (MIC, LINE und AUX) werden ihrer Kreativität keine Grenzen gesetzt. Sie können den AM12 problemlos als Monitor auf der Bühne, kleines PA-System oder als Beschallungsanlage für z.B. Präsentationen oder Veranstaltungen einsetzen.Durch die Verwendung hochwertiger Laufsprecherkomponenten und modernster Endstufentechnologie erzeugt der AM12 einen überdurchschnittlich hohen Schalldruck und bietet damit ein Maximum an klanglicher Performance. Die eingebauten High Efficiency Endstufen mit 300W/4Ohm für den Lo Kanal und 60W /8Ohm für den HI Kanal stehen Ohnen bei allen ihren Beschallungsaufgaben leistungsstark und zuverlässig zur Seite. An der Speakon-Buchse für Extension Speaker können Sie je nach Bedarf eine passive Monitorbox, wie die M12 oder einen Subwoofer anschließen.Um den Sound des AM12 an die jeweilige Anwendung bzw. akustische Umgebung anzupassen, haben Sie mit der integrierten Acoustic Processing Section alles unter Kontrolle.

Auspacken und Garantie

Öffnen Sie die Verpackung und entnahmen Sie den AM12. Ziehen Sie die Schutzfolie vom Griff ab. Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel, eine Zugentlastung und die Garantiekarte bei. Überprüfen Sieitte ob die Garantiekarte vollständig ausgefüllt ist, Denn nur so konnen Sie etwa Garantieansprüche geltend machen. Sie haben auf das Gerät 36 Monate Garantie, die ab dem Zeitpunkt der Aushändigung durch den Handler beginnt. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termit der Übergabe festlegt, auf.

Aufstellen und Anschlieben

Stellen Sie den AM12 immer mit den tatsäch vorgesehenen Gummifünen auf eine ebene Unterlage, so daß eine sichere Arbeitslage gewährleistet ist. Der Kühlkörper auf der Geräterückseite darf beim Betrieb nicht abgedeckt werden. Der AM12 wurde ansonsten durch thermische Überlastung in den Protect-Mode schalten. Das Gerät nimmt dadurchzar keinen Schaden, aber die Wiedergabe wird bis zum Wiedereinschalten unterbrochen. Der Laatsprecherausgang (EXTENSION SPEAKER) auf der Rückseite des Gerätes ist mit professionellen SPEAKON-Hochlaststeckverbindungen ausgeführt. Diese Anschlußart stellt eine absolut sichere Verbindung zu einem Zusammenlautsprecher her. Die Belegung der Buchsen ist 1+(hot) und 1-(cold).

Vor dem Anschlieben ans Netz stellen Sieitte fest, ob die am Gerat im Bereich des Netzschalters aufgedruckte Betriebsspannung ihrer Netzspannung entspricht. Um das Netzkabel vor ungewolltem Herausziehen aus der Netzbuchse zu sichern, konnen Sie die dem Gerat beiliegende Zugentlastung

montieren.

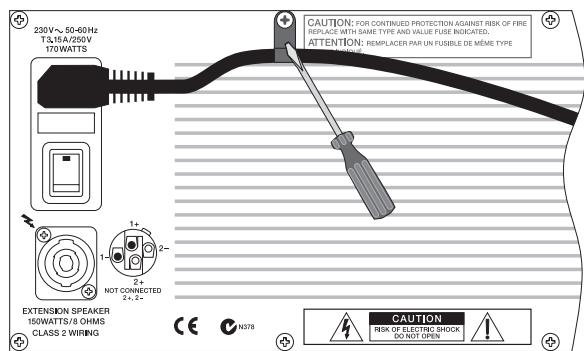

Entfernen Sie hierzu die im Bild gezeigte Schraube. Schieben Sie die Zugentlastung über das Netzkabel und befestigen diese mit der Schraube an der AM12 Blende.

Quickstart

Bevor Sie den AM12 einschalten, drehen Sieitte die Acoustic Processing Regler in Mittelstellung.

Achtung: Drehen Sie vor dem Einsatzen des AM12 die Level-Regler immer auf Linksanschlag. Andernfalls konnten Sie bei eingeschalteter Signalquelle sehr hohen Lautstärken ausgesetzt werden. Besondere Gefahr bedingt durch akustische Rückkopplung besteht bei bereits angeschlossen Mikrofon.

Sie können drei verschiedene Signalquellen an die Input Section des AM12 anschließen und zueinander Mischen. (MIC, LINE und AUX)

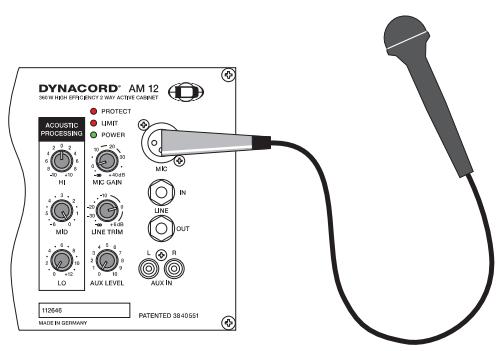

MIC

1. Drehen Sie immer vor dem Anschlieben eines Mikros den MIC GAIN-Regler auf Linksanschlag.
2. Verbinden Sie ein Mikrofon per XLR-Kabel mit dem MIC Eingang des AM12.
3. Nun schalten Sie das Mikro ein und drehen, während Sie in das Mikro sprechen, den MIC GAIN Regler langsam auf bis Sie eine ausreichende Lautstärke erreicht haben.

Achtung: Bei zu hohen Pegeleinstellungen kommt es zu Rückkopplungen. Drehen Sie dazu nur vorsichtig am MIC GAIN Regler.

Die Koppelgrenze kann ggf. durch nach links drehen des MID-Reglers hinaufgesetzt werden.

1. Nun konnen Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler entsprechend den akustischen Bedingungen anpassen. Achten Sie damit wieder auf die Koppelgrenze. Beginnt das System bei einer Klangeinstellung zu koppeln, drehen Sie den entsprechenden Regler wieder ein Stück zurück.

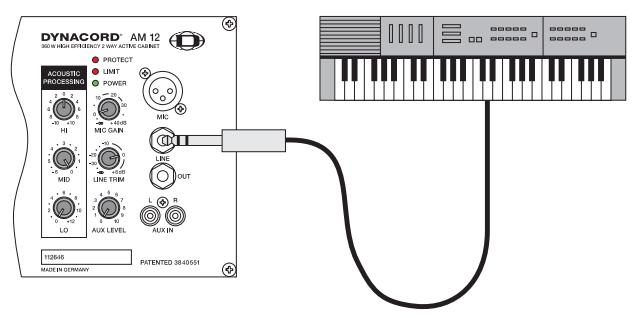

LINE IN

1. Drehen Sie immer vor dem Anschlieben einer Signalquelle den LINE TRIM Regler auf Linksanschlag.
2. Verbinden Sie eine Signalquelle (z.B. Mixer, Keyboard etc.) per 6,3mm Klinkenkabel mit dem LINE IN des AM12.
3. Schalten Sie erst die Signalquelle ein und drehen dann den LINE TRIM Regler auf, bis die gewünschte Lautstärke erreicht ist.
4. Nun konnen Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler an ihre Wünsche anpassen.

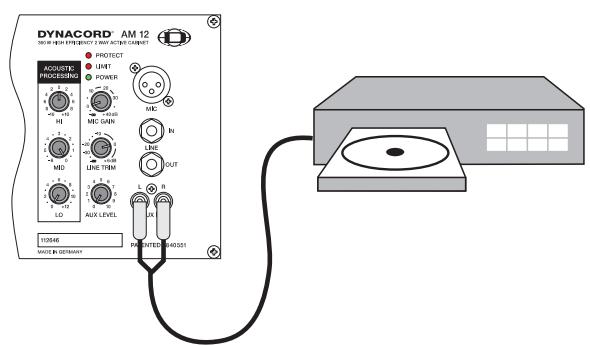

AUX IN

1. Drehen Sie immer vor dem Anschlieben einer Signalquelle den AUX LEVEL Regler auf Linksanschlag.
2. Verbinden Sie eine Signalquelle (z.B. CD/MD-Player oder Tape-Deck) per Cinchkabel mit dem AUX IN des AM12.
3. Schalten Sie erst die Signalquelle ein und drehen dann den AUX LEVEL Regler auf, bis die gewünschte Lautstärke erreicht ist.
4. Nun konnen Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler an ihre Wünsche anpassen.

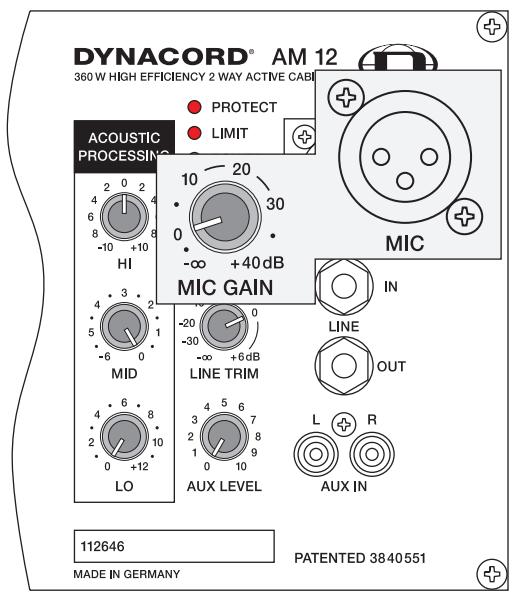

MIC

Elektronisch symmetrischer XLR-Eingang, zum Anschluß niederohmiger Mikrofone. Sie können hier im Prinzip jeder Mikrofon anstecken, sofern Sie damit auf die PIN-Belegung achten. Sie können an dieser Eingang auch Kondensator-Mikrofone verwenden. Ihr Mikro wird dann vom AM12 mit Betriebsspannung (+24V) versorgt. Beachten Sie dazuitte die Bedienungsanleitung Ihres Mikrofons.

Achtung: Drehen Sie vor dem An- und Abstecken eines Mikros den GAIN-Regler auf Linksanschlag. Sie bewahren dadurch ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen oder Rückkopplungen.

Der MIC Eingang ist nur bedingt für den Anschluß von Mischpulten, Keyboard oder anderen elektronischen Geräten geeignet. Benutzen Sie hierfür wenn möglich den LINE Eingang.

MIC GAIN

Mit diesen Regler stellen Sie die Lautstärke des angeschlossenen Mikrofons ein. Der Einstellbereich erstreckt sich von - bis +40dB .

Achtung: Bei sehr hohen Lautstärkeeinstellungen kann es zu unan-genehmen Rückkopplungspfeifen kommt!

LINE IN

Elektronisch symmetrischer Eingang für hochpegeligen Signalquellen wie Mischpulte, elektronische Instrumente wie Keyboard, Gitarren und Basse mit aktiver Elektronik. Der LINE Eingang kann sowohl symmetrisch als auch unsymmetrisch gespeist werden. Verwenden Sie hierzu Mono- bzw. Stereoklinkenkabel. Wenn das anzuschliegende Gerät eine symmetrische Ausgangsstufe besitzt, ist in jedem Fall die symmetrische Signaführung mit Stereoklinkenkabel zu bevorzugen. Die Verbindung ist dann wesentlich unempfindlicher auf etwaige externe Brumm- und Hochfrequenzeinstreuung.

Achtung: Drehen Sie vor dem An- und Abstecken eines Gerätes den LINE TRIM-Regler auf Linksanschlag. Sie bewahren dadurch ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen.

LINE OUT

An der LINE OUT Buchse liegt das Signal der LINE IN Buchse an. Verwenden Sie diesen Ausgang um das Signal an weitere Geräte mit LINE Eingängen durchschleifen. (z.B. zusätzlicher AM12)

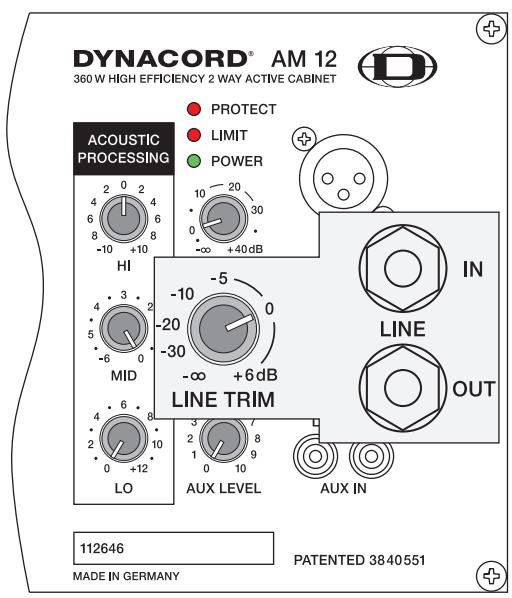

LINE TRIM

Mit diesen Regler stellen Sie die Lautstärke des am LINE IN ange-schlossenen Signals ein. Der Einstellbereich erstreckt sich von - bis +6dB .

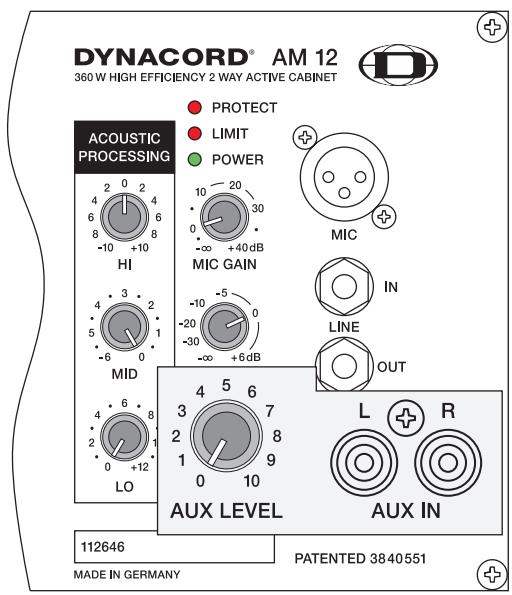

AUX IN

Sie können an den Cinch-Buchsen Stereo Signalquellen (z.B. CD/ MD-Player, Tape-Deck,...) anschließen. Die Signale für den rechten und linken Kanal werden intern summiert.

Achtung: Drehen Sie vor dem An- und Abstecken eines Gerätes den AUX LEVEL-Regler auf Linksanschlag. Sie bewahren hiermit ihre Umwelt und sich selbst vor eventuell auftretenden Knack-geräuschen.

AUX LEVEL

Mit diesen Regler stellen Sie die Lautstärke des am AUX IN angeschlossenen Signals ein.

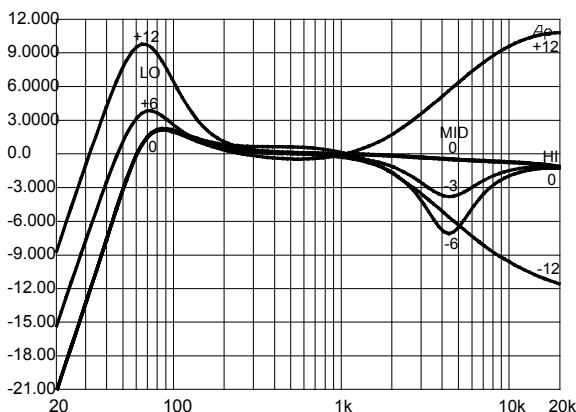

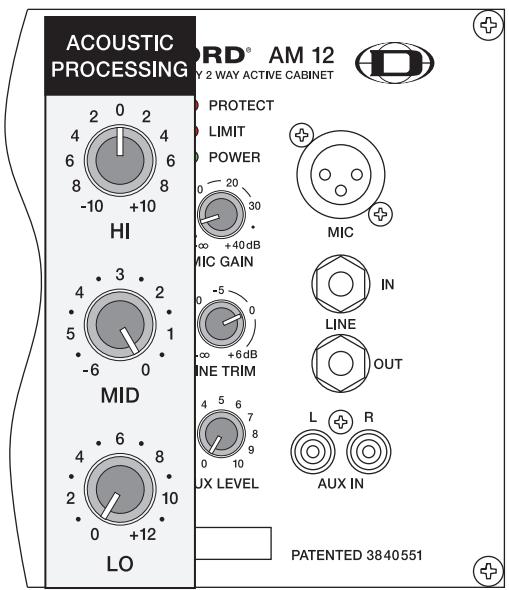

ACOUSTIC PROCESSING

Die ACOUSTIC PROCESSING Section ist keine herkömmliche Klangregelung wie sie z. B. in einem Mixer zu finden ist. Sie haben mit ihr die Möglichkeit den Sound des AM12 sehr effektiv an die akustische Umgebung anzupassen. Sie können mit den Reglern den Frequenzgang des AM12 in den im Bild unter dargestillten Grenzen verändern. Bei der Klangeinstellung sollen den Sie immer von der Mittelstellung ausgegeben und nur vorsichtig an den Klangreglern drehen.

HI Regler

Mit dem HI Regler können Sie die hochfrequenten Anteile des Signals bis zu 10dB anheiten oder absenden.

MID Regler

Auf Rechtsanschlag steht der Mittenregler in Null Position, d.h. der Mittenbereich wird nicht abgesenkt. Auf Linksanschlag bewirkt er eine Absenkung um 6dB.Akustische Rückkopplungen vermeiden Sie wirksam mit Hilfe des MID Reglers. Die Einsatzfrequenz des MID-Reglers liegt bei 4kHz . Dies ist erfahrungs gemäß der Frequenzbereich bei dem in den meisten Aufbausituationen erhöhte Rückkopplungsgefahr besteht.

LO Regler

Der LO-Regler ist über das patentierte Low Pass Notchfilter von DYNACORD realisiert. Mit dem LO Regler konnen Sie die tieffrequen-ten Anteile des Signals anheben. Auf Linksanschlag steht der LO Regler in Null Position, d.h. der Bassbereich wird nicht angehoben. Auf Rechtsanschlag bewirkt er eine Anhebung um 12dB.

STATUS ANZEIGEN

These Anzeigen informieren Sie über den aktuellen Zustand der Leistungsverträger im AM12.

POWER leuchtet immer, wenn der AM12 eingeschaltet ist. Sollte die LED nach dem Einsatzen nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Wenn dies der Fall ist und die LED betrzdem nicht leuchtet, Kontaktieren Sieitte ihren Fachhandler.

LIMIT zeigt beim Aufleuchten an, daß Sie aktuell im Grenzbereich des Leistungsverträkers fahren. Kurzzeitiges Aufleuchten ist unkritisch, da der Limiter im Leistungsverträker Verzerrungen ausregelt. Dauerndes Aufleuchten können zu Klangebinbußen führen und sollen durch Reduzierung der Ausgangs- lautträke vermieden werden.

PROTECT leuchtet dann auf, wenn eine der umfangreichen Schutzschaltungen wie Übertemperatur-, Hochfrequenz-, Gleichspannung-oder Back-EMF-Schutzschaltung im Leistungsverträger aktiv ist. Um die Leistungsverträger vor Zerstörung zu schützen, werden im Protect Mode die Laufsprecher über Relais abgescheltet und der Eingang der Endstufe zusückgeregt. Ist dies der Fall, überprüfen Sieitte zuerst ob ein Kurzschluß am EXTENSION-SPEAKER Ausgang besteht. Entfernen Sie dazu ggf. das SPEAKON-Laufsprecherkabel vom Gerät. Eventuell haben Sie auch mehr als eine Box am Ausgang angeschlossen.

Beim Einschalten des Gerätes wird die PROTECT LED für ca. 2 Sekunden aufleuchten. Dies ist normal und zeitigt Ihnen, daß alle Schutzmechanismen aktiviert sind.

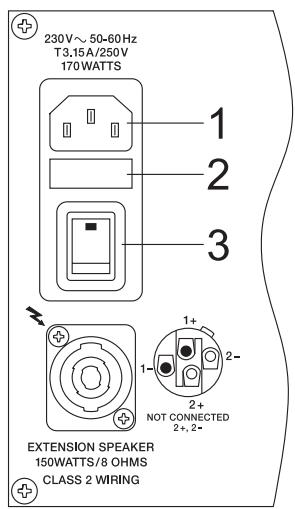

POWER

1. Kaltgerätestecker zum Anschluß des Stromnetzes.2. Sicherungshalter für Netzsicherung.3. Netzschalter zum Ein- und Ausschalten des Gerätes.

EXTENSION SPEAKER

Fullrange Laufsprecherausgang zum Anschluß eines passiven Käbnets wie z.B. dem DYNACORD M12 oder C15SUB. Der Ausgang ist als professionelle SPEAKON-Hochlaststeckverbindung ausgeführrt. Diese mechanismisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen gerecht und erlaubt die Verwendung von Hochleistungs-laufsprecherkabeln von bis zu 4 × 2,5mm^2 Querschnitt.Am Extension SPEAKER-Ausgang darf maximal eine Zusatzbox mit 8 Ohm Impedanz angeschlossen werden. Der Anschluß von mehreren Kabineten wird während die interne Endstufe nicht beschädigten, kann aber zum Ansprechen der Schutzschaltung führen.

Warning: Das Symbol , das die Laufsprecheranschlüsse markiert, zeigt an, daß hier Spannungen anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufugen können.

Befolgen Sie dazu zum Anschluß von Laufsprechern stets die entsprachenden Hinweise in der Bedienungsanleitung.

Im DYNACORD-Zubehörprogramm finden Sie Einzelstecker und Kupp-lungen sowie Hochleistungslautsprecherkabel.

Laatsprecherkabel

Aus unserer Erfahrung stellt eine Gummischlauchleitung mit 2.5mm^2 Querschnitt je Ader in Verbindung mit SPEAKON Steckern und Buchsen die optimale Verkablungsart für Lautsprecher dar. Die SPEAKON-Stecker werden entsprechend dem Schaubild an der Rückseite des AM12 angeschlossen, Lautsprecherkabel mit SPEAKON Steckern können Sie über den Fachhandel aus dem DYNACORD-Zubehörprogramm beziehen. Auch alle anderen Kabel und Stecker sind Dort erhältlich.

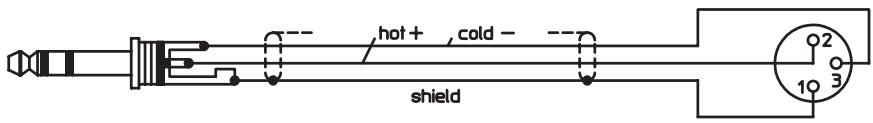

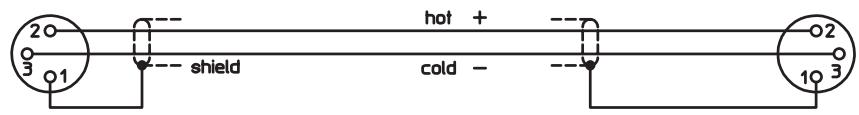

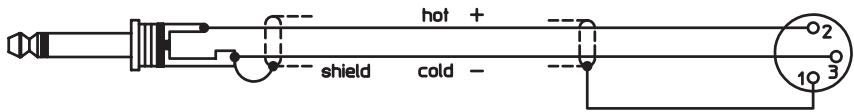

NF-Verbindungskabel

Zum Anschluß ihrer Signalquellen sollen Sie nach Möglichkeit symmetrisch ausgelegte Kabel mit XLR- oder Stereoklinkenstecker verwenden. Die symmetrische Verkabelung reduziert in hohem Maße Probleme durch Einstreuung von Störgeräussen. Achten Sie auf jeder Fall auf die unter abgebildete Anschlußbelegung der Steckverbinder. Kabel aus dem DYNACORD Zubehörsortiment werden in jedem Fall dieser Belegung entsprechen.

XLR MALE

XLR FEMALE

UNBALANCED

UNBALANCED

Mikrofone

symmetrisch

Unsymmetrisch

Externe Geräte mit

XLR Ein- und

Ausgangsbuchsen

Symmetrisch

Unsymmetrisch

Externe Geräte mit

Klinken Ein- und

Ausgangsbuchsen

Symmetrisch

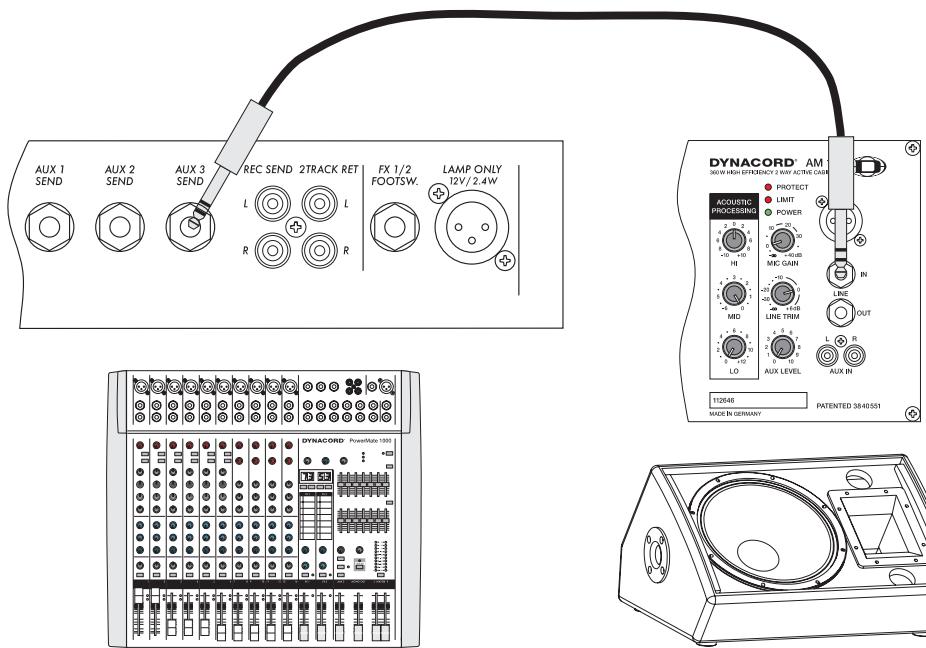

PowerMate 1000 mit AM12 als Monitor / PowerMate 1000 with AM12 Monitor

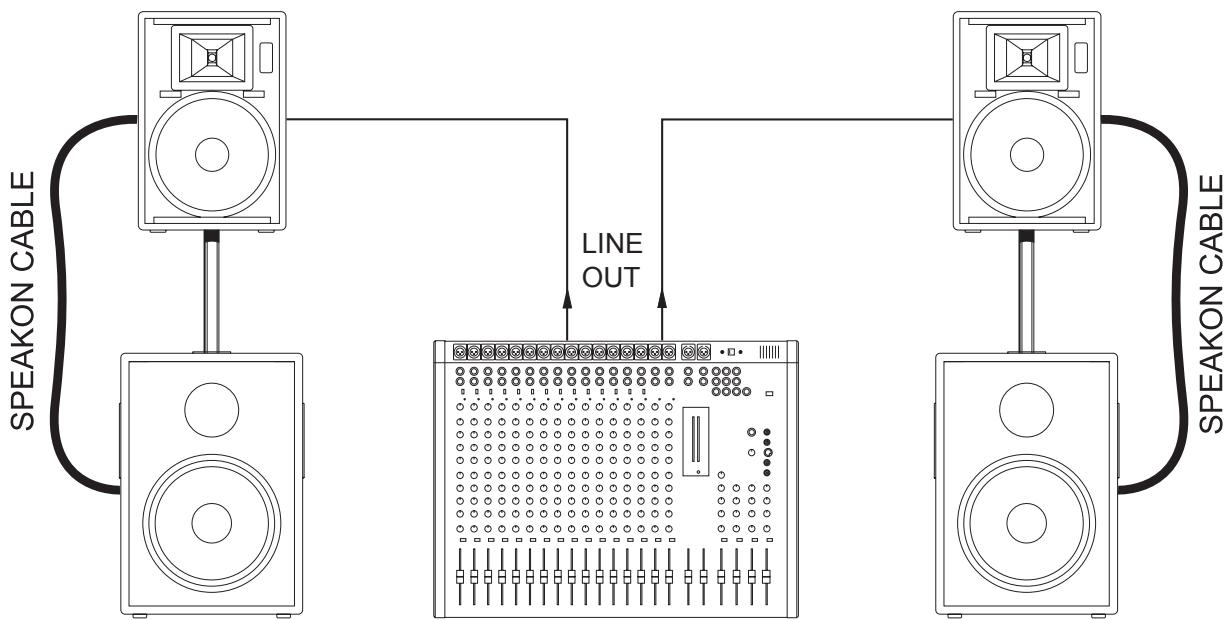

PA mit 2xAM12 und 2x Subwoofer / PA with 2xAM12 and 2x Subwoofer

Monitoring mit AM12 und M12 am Extension Output
